3D-utskrift för små serier med flexibla material och format

En liten serie blir enklare att återbeställa när tillverkningsunderlaget sparas från början. Vid 3D-utskrift för små serier innebär det att CAD-filen, materialvalet och kraven på ytfinish dokumenteras, så att nästa beställning kan utgå från samma förutsättningar. Behövs en ändring går den att skilja från den tidigare versionen.

Det är lätt att fokusera på själva utskriften, men material, filformat och efterbearbetning påverkar också resultatet. En geometri som fungerar i en prototyp kan behöva justeras för att passa eller fungera som önskat i en serie. Tydliga krav från början minskar risken för onödiga omtag.

Här får du veta hur du förbereder en beställning, vilka faktorer som påverkar ledtid och vad som gör en återbeställning mer förutsägbar. Vi går igenom hur materialegenskaper, CAD- och utskriftsfiler samt efterbehandling samspelar, och när 3D-utskrift passar för prototyper, reservdelar och kundanpassade komponenter. Då blir det lättare att bedöma vad som behöver vara fastställt redan inför den första serien.

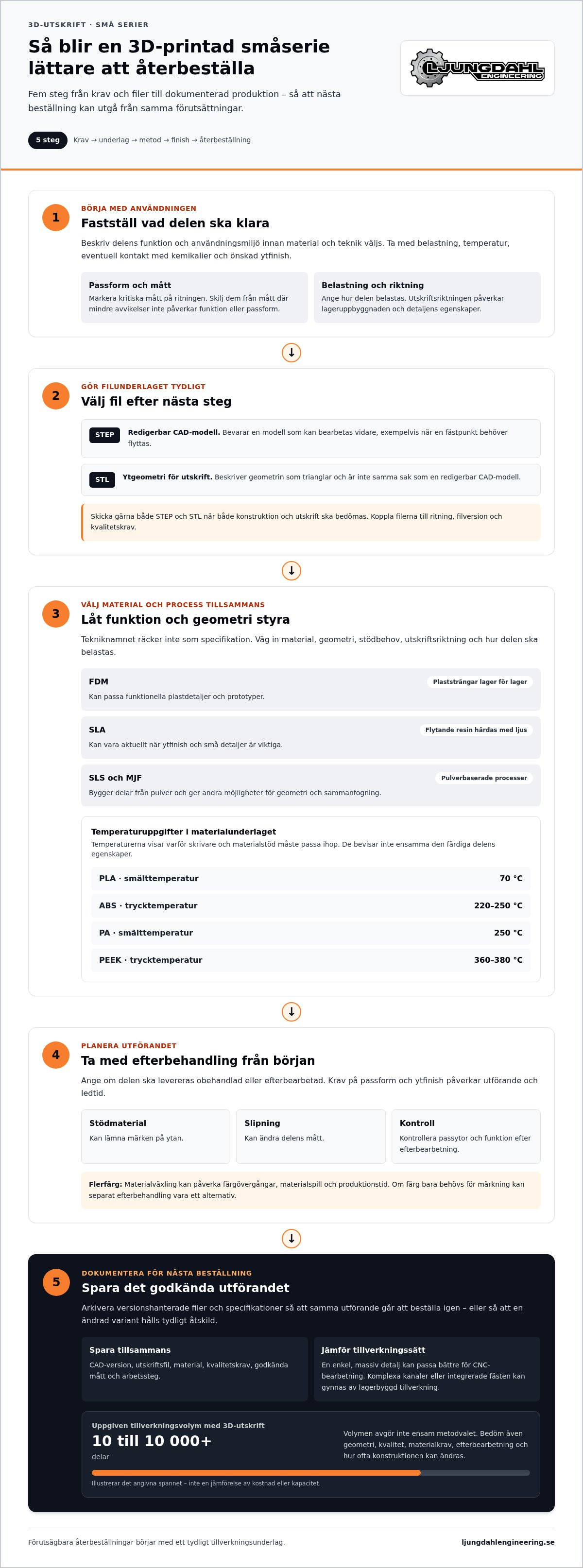

Filformat, material och efterbehandling

Välj filformat efter nästa steg i konstruktionen. STEP bevarar en CAD-modell som kan bearbetas vidare, medan STL beskriver ytgeometrin som trianglar. Om en fästpunkt ska flyttas inför nästa serie är STEP därför ofta mer användbart än en STL-fil. Skicka gärna båda när både konstruktion och utskrift ska bedömas.

Dokumentera material, filversion och kvalitetskrav tillsammans. En återbeställning blir tydligare när underlaget anger vilken CAD-version som gäller och om delen ska levereras obehandlad eller efterbearbetad. Beskriv också hur delen ska användas, exempelvis om en fixtur utsätts för återkommande belastning eller kontakt med kemikalier. Sådana förhållanden påverkar materialval och konstruktion.

Materialens processtemperaturer skiljer sig tydligt. PLA anges kunna bearbetas vid en smälttemperatur på 70 °C, medan ABS anges ha en trycktemperatur på 220 till 250 °C. PA, alltså nylon eller polyamid, anges smälta vid 250 °C. PEEK anges tryckas vid 360 till 380 °C. Temperaturerna visar varför skrivare och materialstöd måste passa ihop; de är inte ensamma bevis på en färdig dels egenskaper.

PEEK anges vara cirka 70 % lättare än metaller med liknande egenskaper. Jämförelsen kan vara relevant när vikt spelar roll, men dimensionering behöver fortfarande utgå från belastning, geometri och användningsmiljö. För PA påverkar även fukt materialhanteringen. Ange därför materialkrav i offerten tillsammans med temperatur och mekanisk funktion, inte bara ett generiskt materialnamn.

Flerfärgsutskrift kan skapa flera färger i samma del, men innebär materialväxling under tillverkningen. Växlingen kan ge färgövergångar och påverka materialspill, utformning och produktionstid. Om färgen bara behövs för märkning kan separat efterbehandling vara ett alternativ. Beskriv därför om färgen fyller en funktion, exempelvis att skilja reglage åt, eller bara har ett visuellt syfte.

Vilka toleranser och kvalitetskrav kan du förvänta dig? De beror på geometrin, materialet, utskriftsriktningen och den valda tekniken, så en generell tolerans passar inte alla delar. Ange kritiska mått på ritningen och skilj dem från ytor där mindre avvikelser inte påverkar passform eller funktion.

Vilka risker finns när det gäller hållbarhet, efterbearbetning och kvalitetsvariation? Stödmaterial kan lämna märken, slipning kan ändra mått och utskriftsriktningen kan påverka detaljens egenskaper. Kontrollera därför passytor och funktion efter efterbearbetning, och dokumentera arbetsstegen för kommande serier.

Materialspill kan uppstå genom stödstrukturer, materialväxling och utskrifter som behöver göras om. Anpassa konstruktionen för att minska behovet av stöd, och välj färg och efterbehandling utifrån delens funktion. För en offert ger en STEP- eller STL-fil, ritning, antal, användningskrav och önskad ytfinish ett tydligt underlag. Då kan materialförslag och produktionsplan kopplas till samma behov.

3D-utskrift och additiv tillverkning

Additiv tillverkning bygger upp en komponent lager för lager från en digital modell. För 3D-utskrift i små serier avgör detaljens funktion, geometri och materialkrav vilken process som passar.

Val av utskriftsteknik

Välj teknik efter detaljens användning, inte bara utseendet. FDM bygger plastdelar genom att lägga materialsträngar lager för lager. SLA härdar flytande resin med ljus och kan passa geometrier med fina detaljer. SLS sammanfogar pulvermaterial med laser. Jämför också ytkrav, stödbehov och hur delen ska belastas.

Geometrin påverkar också hur tillverkningen planeras. En tunn vägg eller invändig kanal kan kräva en annan orientering än en massiv fästklack. Utskriftsriktningen påverkar lageruppbyggnaden och därmed detaljens egenskaper. Ange därför belastningsriktning och kritiska funktioner i underlaget, exempelvis hålbilden på ett maskinfäste.

FDM kan passa funktionella plastdetaljer och prototyper, medan SLA kan vara aktuellt när ytfinish och små detaljer är viktiga. SLS och MJF bygger delar från pulver och ger andra möjligheter för geometri och sammanfogning. Metodnamnet räcker inte som specifikation: material, konstruktion och efterbearbetning behöver också vägas in.

Tekniker för små serier

Små serier kan tillverkas utan att en fysisk form behöver tas fram. 3D-print används för serietillverkning från 10 till 10 000 eller fler delar. Volymen i sig avgör dock inte metodvalet. Jämför detaljernas geometri, önskad kvalitet, materialkrav och hur ofta konstruktionen kan ändras mellan beställningar.

Vid traditionell formbaserad tillverkning kräver en ändrad geometri ofta en ny form. Med 3D-print kan CAD-filen uppdateras för att ta fram nya delar utan investering i nya formar. Det kan vara användbart när ett fäste behöver ett flyttat skruvhål eller en kapsling får en ny kabelgenomföring. Spara versionsnummer så att rätt variant kan kopplas till varje beställning.

För en serie identiska fixturkomponenter kan samma produktionsfil användas genom hela tillverkningen. Om en förbättrad variant behövs ändras modellen och den nya versionen hålls åtskild från den äldre. Det gör förändringarna spårbara, men kräver tydlig dokumentation av fil, material och godkända mått.

Jämför också additiv tillverkning med CNC-bearbetning. En enkel, massiv detalj kan passa bättre för bearbetning, medan komplexa kanaler eller integrerade fästen kan gynnas av lagerbyggd tillverkning. Bedöm varje del utifrån funktion, antal, efterbearbetning och behovet av återbeställning. I en blandad serie kan olika komponenter därför behöva olika tillverkningssätt.

Hideo Kodama ansökte enligt sidans historik om patent för en UV-härdande process år 1980. Alain le Méhauté, Olivier de Witte och Jean-Claude André försökte få patent på en stereolitografiprocess år 1984. Den första 3D-skrivaren, SLA-1-maskinen, kom ut på marknaden år 1988.

Användning för prototyper, reservdelar och små serier

3D-utskrift kan användas från tidig produktutveckling till återkommande tillverkning av kundanpassade delar. Ett vanligt upplägg är att först prova en prototyp, justera konstruktionen och därefter beställa en mindre serie. Varje steg ger möjlighet att bedöma passform och funktion innan fler komponenter tillverkas.

En prototyp gör det möjligt att testa en idé fysiskt innan konstruktionen låses. En produktutvecklare kan exempelvis prova hur ett kapslingslock passar mot en befintlig maskin. Om kabelutgången hamnar fel ändras modellen, och en ny del kan tas fram för nästa prov. Då blir det tydligare vilka mått och funktioner som behöver prioriteras i den färdiga konstruktionen.

Prova prototypen i den situation där delen ska användas. För ett handtag kan det handla om grepp och åtkomst, för ett monteringsverktyg om frigång kring arbetsstycket. Dokumentera vad som fungerar och vilka ändringar som behövs. Ett tydligt testunderlag minskar risken för att en visuell modell förväxlas med en verifierad funktionsdel.

Reservdelar är ett annat användningsområde, särskilt när en äldre komponent saknar tillgänglig ritning. Samla först mått, fotografier och information om delens placering. Om originaldelen finns kvar kan den användas som referens för att återskapa geometrin. Jämför sedan den nya modellen med monteringsytor och anslutande delar före tillverkningen.

Ett kundexempel gäller delar till tre äldre element. Enligt kunden hjälpte 3D-utskriften till att undvika kostnaden för att köpa nya element. Exemplet visar hur en enskild specialdel kan vara värdefull när den löser ett avgränsat underhållsbehov. Det säger däremot inte att samma lösning passar alla reservdelar, eftersom belastning, temperatur och materialkrav varierar.

För små serier passar metoden när behovet är begränsat eller utförandet behöver kunna ändras. Tänk exempelvis på en monteringsfixtur som anpassas till en viss produktvariant. Tillverka först den version som behövs, samla återkoppling från montören och dokumentera ändringar inför nästa beställning. Om varje komponent ska vara utbytbar är måttkontroll och versionshantering särskilt viktiga.

Återbeställningar blir smidigare när samma underlag följer delen genom hela processen. Spara CAD-modell, ritning, materialkrav och godkända ändringar tillsammans. Ange också antal och önskat leveransdatum i beställningsunderlaget. Om konstruktionen ändras ska den nya versionen få ett eget versionsnummer, så att tidigare komponenter inte blandas ihop med uppdaterade delar.

3D-utskrift passar inte automatiskt för varje reservdel eller serie. En stor, massiv komponent kan exempelvis lämpa sig bättre för en annan tillverkningsmetod. Bedöm därför funktion, geometri och krav på hållbarhet innan metodvalet. För delar med säkerhetskritisk funktion krävs särskild kravställning och validering innan användning.

När du planerar en prototyp eller mindre serie, samla ritning eller modell, användningsområde och önskat antal. Lägg till vilka mått som styr passformen och om delen ska testas före en återbeställning. Det ger ett konkret beslutsunderlag för att välja mellan en första provdel, en justerad version eller en mindre produktionsserie.

Ledtider för 3D-printad produktion

Standardleveransen är 1-5 arbetsdagar efter godkänd CAD-fil och accepterad offert. Tiden påverkas också av modellens geometri, materialval, utskriftsmetod och efterbearbetning. En enkel komponent utan särskilda ytkrav kräver färre arbetsmoment än en del med stödstrukturer, passytor eller flera material. Planera därför både tillverkning och kontroll innan ett leveransdatum fastställs.

Ledtiden börjar inte nödvändigtvis när utskriften startar. Först granskas underlaget och modellen inför tillverkning. Om en vägg är för tunn eller en öppning behöver stöd kan modellen behöva justeras. Därefter följer produktionsplanering, utskrift och eventuell efterbearbetning.

Minska väntan genom att skicka en komplett beställning från början. Bifoga CAD-fil eller teknisk ritning och ange antal, materialkrav och delens användning. Markera kritiska mått och beskriv önskad ytfinish. Om filen saknar mått eller användningskraven är oklara behöver frågorna lösas innan tillverkningen kan planeras.

Även serieupplägget påverkar planeringen. Flera identiska delar kan tillverkas i samma produktionsomgång, medan olika geometrier kan kräva separata inställningar eller efterbearbetningssteg. En ändrad CAD-version kan också behöva granskas på nytt. Spara därför versionsnummer och godkända ritningar tillsammans, så att en återbeställning inte blandas ihop med en tidigare variant.

Efterbearbetning är en vanlig faktor i planeringen. Borttagning av stöd, slipning eller kontroll av passytor kan behövas efter utskrift. Om delen ska monteras mot ett befintligt maskinfäste bör kontrollen fokusera på kontaktytor och hålbild. Ange sådana krav före produktionsstart, eftersom de påverkar arbetsflöde och slutkontroll.

Vilka regler gäller för 3D-printade produkter som ska säljas i Sverige? Reglerna beror på produktens användning och vilken lagstiftning som gäller för produktkategorin. Enligt Európai Unió ska EU-försäkran om överensstämmelse och tillhörande teknisk dokumentation sparas i minst tio år efter att produkten har släppts ut på marknaden, när dessa handlingar krävs.

För produkter som säljs vidare är dokumentation en del av produktionsplaneringen. Spara aktuell CAD-version, materialuppgifter, kontrollresultat och ändringshistorik i samma ärende. Om konstruktionen ändras mellan serier ska det framgå vilken variant som tillverkats och vilka kontroller som hör till den. Det underlättar uppföljning och framtida återbeställningar.

Räkna bakåt från dagen då delarna behövs. Avsätt tid för granskning, produktion, efterbearbetning och godkännande, inte bara för utskriften. För en kritisk reservdel kan det vara relevant att godkänna en provdel före serien. Ange önskat leveransdatum i offertunderlaget, så kan planeringen utgå från behovet och beställningens omfattning.

Vilka 3D-utskriftstekniker passar bäst för små serier?

Välj tillverkningssätt utifrån detaljens viktigaste funktion. En prototyp för att bedöma utseendet behöver inte samma kontrollunderlag som ett reservdelsfäste som ska monteras i en maskin. Rangordna därför kraven: funktion, passning, utseende och möjlighet att upprepa utförandet. Det gör teknikvalet mer konkret än att utgå enbart från detaljens form.

För en monteringsfixtur kan åtkomst till arbetsstycket vara viktigare än en jämn yta. För en synlig kåpa kan utseende och sammanfogning väga tyngre. Skriv ned vilka krav som är avgörande och vilka som är önskemål. Då kan du jämföra tillverkningsalternativ utifrån samma användningsfall, i stället för att välja metod efter en allmän beskrivning.

Bedöm också om serien ska bestå av en enda komponent eller flera delar som samverkar. En kapsling med separat lock kan exempelvis göra det enklare att ändra en anslutning utan att rita om hela konstruktionen. Samtidigt behöver sammanfogningen fungera vid den verkliga monteringen. Prova därför den kritiska passningen innan utförandet låses för fortsatt tillverkning.

Om varje exemplar ska uppfylla samma funktion, bestäm hur delarna ska godkännas. Välj ut ett fåtal mått eller funktioner som visar om komponenten fungerar i sin avsedda miljö. För ett fäste kan det handla om att kontrollera monteringsläget mot den anslutande utrustningen. Dokumentera resultatet tillsammans med ritningen, så finns ett gemensamt underlag när serien ska fortsätta.

Ändringsbehovet är också ett urvalskriterium. Om produktutvecklingen fortfarande pågår kan det vara klokt att hålla provexemplar åtskilda från godkända seriedelar. Ange vilken version som ska användas och vad som har ändrats, exempelvis en flyttad anslutning eller ett nytt fästläge. Det hjälper inköp och produktion att skilja utvärdering från leverans.

Gör valet genom att sammanställa delens uppgift, kritiska funktioner, godkännandekrav och planerade användning. Lägg till en ritning eller modell som visar gränssnittet mot andra komponenter. Om kraven står mot varandra, ange vilket som väger tyngst. Då kan lösningsförslaget utgå från den faktiska tillämpningen, inte bara från en teknikbeteckning.

Behöver ni ta nästa steg från kravbild till tillverkningsbeslut? Diskutera teknikvalet för er komponent med utgångspunkt i dess funktion, montering och godkännandekrav.

Ljungdahl Engineering: 3D-utskrifter

Ljungdahl Engineering hjälper företag att ta 3D-utskrivna komponenter från idé till mindre serie. När du behöver en prototyp, en specialanpassad detalj eller en återbeställningsbar komponent kan arbetet omfatta konstruktion och CAD-design samt 3D-utskrifter och produktion i små serier.

Har du redan en CAD-modell eller ritning blir den ett praktiskt underlag för dialogen. Beskriv också komponentens användning, önskat material, kritiska mått, antal och önskad leveranstid. Saknas en färdig modell kan arbetet börja med en idé eller skiss och utvecklas till en produktionsfärdig CAD-fil.

Ta kontakt när du vill diskutera hur en prototyp eller mindre serie kan utformas utifrån delens funktion och krav. Kontakta Ljungdahl Engineering för att prata om ditt projekt.

Gör nästa beställning enklare att planera

Nästa steg är att göra kraven till ett gemensamt beslutsunderlag. Samla det som styr komponentens funktion, godkända mått och användning. Då blir det lättare att avgöra vad som ska vara oförändrat mellan beställningar och vilka delar som kan utvecklas vidare. För 3D-utskrift i små serier blir den skillnaden särskilt värdefull när en första version ska följas av en uppdaterad variant.

Fundera också på hur ni ska utvärdera den första leveransen. Vem godkänner passform och funktion? Vilka ändringar ska dokumenteras inför nästa tillverkning? En tydlig intern process hjälper inköp, konstruktion och produktion att arbeta utifrån samma version. Den gör också framtida beslut mindre beroende av muntlig information.

Ljungdahl Engineering arbetar med 3D-utskrifter, prototyper och produktion i små serier. Ta med ritning eller CAD-fil, användningsområde och de krav som påverkar beslutet. Kontakta Ljungdahl Engineering om ditt projekt, så kan ni diskutera en lämplig väg från underlag till nästa tillverkningssteg.

Vanliga frågor om 3D-utskrift i små serier

Kan jag enkelt återbeställa en serie senare?

Ja, återbeställningen blir enklare om den godkända versionen har en tydlig intern benämning och en ansvarig beställare. Ange också om kommande leveranser ska följa samma utförande eller om ändringar kan bli aktuella. Om flera avdelningar använder delen hjälper en gemensam artikelreferens inköp och produktion att beställa rätt variant, även när behovet uppstår långt efter den första serien.

Varför serieproduktion med 3D-utskrift?

Serietillverkning med 3D-utskrift kan passa när efterfrågan är osäker eller när flera produktvarianter behövs. Ett företag kan exempelvis börja med en mindre tillverkningsomgång medan användningen utvärderas, i stället för att binda hela behovet till en enda stor beställning. Det kan också vara användbart för reservdelar med sporadisk efterfrågan. Planera ändå för lagerhållning och driftsmiljö om komponenten behövs för löpande underhåll.

Är delarna i en serie identiska?

Bedöm delarna mot samma överenskomna acceptanskriterier, men definiera vad identiska innebär i praktiken. För en kåpa kan utseendet och öppningarnas placering vara viktigast, medan en distansbricka främst behöver fungera vid montering. Bestäm i förväg vilka egenskaper som ska kontrolleras vid mottagning. Då utgår kvalitetsbedömningen från delens användning, inte från en allmän förväntan.

Vad kostar 3D-utskrift av små serier i Sverige?

Priset lämnas som en projektspecifik offert, inte som ett generellt styckepris. Kostnaden beror bland annat på material, komplexitet, storlek, ytfinish och seriens antal. För att jämföra olika utföranden, be om en bedömning av samma beställningsomfattning och ange om behovet omfattar prototypframtagning eller återkommande tillverkning. Då blir det lättare att se vad som påverkar offertens omfattning.

Hur påverkar materialval pris och egenskaper vid 3D-utskrift?

Materialet behöver passa delens faktiska användningsmiljö, inte bara dess form. Beskriv om komponenten utsätts för exempelvis återkommande böjning, vibrationer, fukt eller kontakt med rengöringsmedel. Sådana krav hjälper till att väga funktion mot materialkostnad. Om delen har en viktig funktion kan ett representativt prov visa hur material och konstruktion fungerar tillsammans innan fler beställs.

När lönar sig 3D-utskrift jämfört med formsprutning eller CNC?

Jämför metodernas totala upplägg för just den aktuella komponenten. Vid enstaka konstruktionsändringar kan verktygsbehov och ändringsarbete väga tungt, medan en stabil och återkommande efterfrågan kan göra andra produktionsupplägg relevanta. CNC bearbetar material från ett ämne, medan 3D-utskrift bygger upp delen. Ta med geometri, krav på bearbetade ytor och förväntade konstruktionsändringar i jämförelsen.

Vilka svenska företag erbjuder 3D-utskrift för små serier?

Ljungdahl Engineering erbjuder 3D-utskrifter och produktion i små serier för företagskunder. Företaget tar även fram prototyper och arbetar med konstruktion och CAD-design. Det kan vara ett relevant upplägg när en verksamhet behöver utveckla en komponent och därefter tillverka en begränsad serie. Beskriv användningen och företagets kravbild för att inleda en saklig diskussion om projektets nästa steg.

Hur beställer man 3D-utskrift av en liten serie steg för steg?

Börja med att utse en kontaktperson som samlar beslut och återkoppling från berörda avdelningar. Beskriv sedan komponentens funktion och önskat antal, och lämna tillgängligt konstruktionsunderlag för bedömning. Gå igenom offerten och utförandet innan beställningen godkänns. Bestäm vem som tar emot delarna och hur eventuella avvikelser rapporteras. Dokumentera slutligen godkännandet internt, så att verksamheten kan följa upp resultatet inför framtida behov.
