3D-utskrifter: från idé till användbar industridetalj

En användbar 3D-utskrift börjar inte med valet av skrivare, utan med vad detaljen ska klara av. Ska den passa i en befintlig maskin, tåla belastning eller visa om en idé fungerar? Svaren påverkar hur komponenten konstrueras och om 3d utskrifter är rätt tillverkningssätt.

En CAD-modell eller skiss blir inte automatiskt en tillverkningsbar detalj. Funktion, materialkrav, dimensioner och antal spelar in när du bedömer om industriell 3D-printing passar för en prototyp, en reservdel eller en mindre serie. Det är också viktigt att skilja mellan att granska en detaljs form och att verifiera att den klarar sin uppgift.

Här går vi igenom hur ett tekniskt behov kan utvecklas till en fysisk komponent, från idé och CAD-konstruktion till prototyp och tillverkning. Du får konkreta frågor att ställa om detaljens användning, krav och begränsningar. Ljungdahl Engineering arbetar med konstruktion, prototyper och kundanpassade 3D-utskrifter i små serier, så utveckling och tillverkning kan hanteras som delar av samma projekt.

Vad innebär 3D-utskrifter för industriella komponenter?

För ett företag handlar 3D-utskrifter om att skapa en fysisk detalj utifrån digital information och bedöma om den löser ett konkret behov. Det kan vara att undersöka en produktidé, ta fram en anpassad komponent eller tillverka ett mindre antal delar. En bra start är att beskriva detaljens funktion, vilka delar den ska samverka med och vad som räknas som ett godkänt resultat.

En 3D-utskrift är en additiv tillverkningsmetod där material byggs upp utifrån en digital modell för att skapa en fysisk detalj. 3D-avbildning återger eller mäter i stället ett föremåls form digitalt, utan att i sig tillverka en ny komponent. Skillnaden är viktig: modellen beskriver formen, medan tillverkningen omvandlar informationen till en fysisk del.

En CAD-modell, en prototyp och en färdig komponent är inte samma sak. CAD-modellen är den digitala konstruktionen. En prototyp gör det möjligt att granska en idé fysiskt, medan en komponent avsedd för användning behöver bedömas mot sina funktionskrav. Översikten över användningsområden för 3D-utskrifter visar bredden i metoden, men valet för en industridetalj behöver alltid utgå från det enskilda projektet.

Vad betyder additiv tillverkning?

Additiv betyder att material läggs till för att bygga upp en form. Det skiljer sig från tillverkning där formen skapas genom att material tas bort från ett större ämne. Utgångspunkten är en digital modell, ofta framtagen i CAD. Modellens utformning och detaljens användning påverkar om den går att tillverka och om resultatet lämpar sig för uppgiften.

En CAD-modell kan exempelvis beskriva ett fäste med hål för montering. Innan modellen blir en fysisk del behöver det vara tydligt om fästet ska visa konstruktionens form eller provas på plats. Om det ska monteras behöver hålens placering och kontaktytor bedömas mot delarna det ska passa ihop med. Syftet styr alltså vad prototypen behöver hjälpa er att utvärdera.

Vad är skillnaden mellan en prototyp och en komponent?

En prototyp är ett fysiskt underlag för att undersöka en idé eller konstruktion. Den kan hjälpa ett utvecklingsteam att granska form, passning eller hantering innan arbetet går vidare. Men att prototypen går att hålla i eller montera innebär inte automatiskt att den uppfyller alla krav för användning.

En komponent bedöms utifrån sin avsedda uppgift. Om den ska sitta i en maskin behöver ni exempelvis bedöma hur den monteras och vilken belastning eller miljö den möter. Skilj därför mellan frågan ”ser konstruktionen rätt ut?” och frågan ”fungerar detaljen för sin tänkta användning?”.

Företag undersöker additiv tillverkning när de behöver prova en konstruktion, ta fram en specialanpassad del eller hantera ett begränsat antal komponenter. Metoden ersätter inte automatiskt andra tillverkningssätt. Geometri, användning, krav och volym avgör om 3D-printing passar projektet.

Så blir en digital konstruktion en 3D-utskriven detalj

Vägen från tekniskt behov till fysisk del börjar med att beskriva vad detaljen ska göra och hur den ska samverka med andra delar. Därefter tas konstruktionen fram eller anpassas, förbereds för tillverkning och skrivs ut. Slutligen utvärderas detaljen mot projektets syfte. Tydliga krav från början hjälper er att lägga arbetet på rätt saker och ger en tydligare grund för att bedöma resultatet.

En CAD-modell blir en användbar fysisk detalj när utformning, tillverkning och utvärdering styrs av samma funktionskrav. Därför börjar 3d utskrifter inte med en fil i sig, utan med förståelse för problemet som komponenten ska lösa.

Varför börjar arbetet med detaljens funktion?

Konstruktionen behöver utgå från var detaljen ska användas och vad den ska samverka med. Ett fäste kan exempelvis behöva passa mot befintliga hål och hålla en komponent på plats. Då är hålens placering och fästets passning centrala krav, medan färgen kanske bara är ett önskemål. Genom att skilja mellan funktionskrav och önskemål blir det tydligare vad konstruktionen måste prioritera.

Beskriv vad delen ska göra, var den ska monteras och vilka omgivande komponenter som påverkar formen. Ange också vilka mått eller ytor som är kritiska för passningen. Ju tydligare behovet är, desto enklare blir det att ta fram en relevant CAD-konstruktion och undvika arbete på egenskaper som inte bidrar till funktionen.

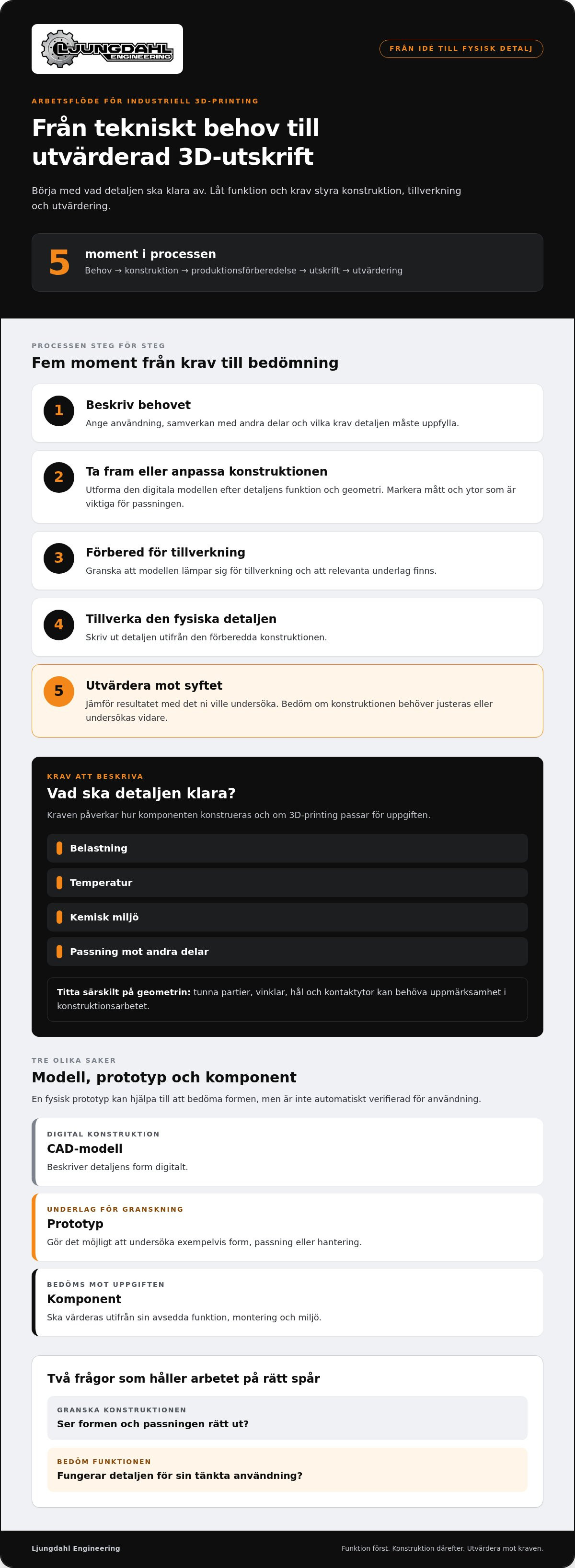

Från behov till utvärderad detalj

En projektprocess kan sammanfattas i fem moment. De kan överlappa, men varje moment fyller en särskild funktion:

1. Behov: Beskriv användningen, samverkan med andra delar och kraven som måste uppfyllas.
2. Konstruktion: Ta fram eller anpassa den digitala modellen efter funktion och geometri.
3. Produktionsförberedelse: Se över att modellen lämpar sig för tillverkning och att relevanta underlag finns.
4. Utskrift: Tillverka den fysiska detaljen utifrån den förberedda konstruktionen.
5. Utvärdering: Jämför resultatet med syftet och avgör om konstruktionen ska justeras eller undersökas vidare.

Geometrin påverkar hur detaljen kan utformas för sin användning. Tunna partier, vinklar, hål och kontaktytor kan behöva särskild uppmärksamhet i konstruktionsarbetet. Granska särskilt de partier som bär last eller måste passa mot andra delar. Det betyder inte att en viss geometri alltid är olämplig, men konstruktion och tillverkningsförutsättningar behöver vägas samman innan modellen går vidare.

Vad kan en fysisk prototyp hjälpa till att utvärdera?

En prototyp gör det möjligt att undersöka sådant som är svårt att bedöma enbart på en skärm. Ni kan granska formen, prova passningen mot en annan del och bedöma hur komponenten hanteras vid montering. Notera vad som fungerar och vad som behöver ändras, så blir resultatet användbart för nästa konstruktionsbeslut.

Att prototypen passar eller känns rätt verifierar däremot inte automatiskt komponentens prestanda under belastning eller i drift. Sådana slutsatser kräver utvärdering mot kraven och förhållandena för den tänkta användningen. Var därför tydlig med om prototypen ska bedöma form, passning eller funktion, eftersom det avgör vad den faktiskt kan visa.

Vilka industriella behov kan 3D-utskrifter möta?

Industriella 3D-utskrifter kan vara aktuella när en verksamhet behöver en fysisk modell för produktutveckling, en specialanpassad komponent eller ett begränsat antal detaljer. Metoden kan även undersökas för reservdelar och produktionsfixturer. Det gemensamma är ett konkret behov där detaljen kan utformas för sin uppgift.

Användningsområdena ställer olika frågor. En prototyp kan hjälpa teamet att bedöma ett koncept, medan en reservdel behöver passa in i befintlig utrustning och fungera under sina avsedda förhållanden. Börja därför med att precisera om målet är att granska en idé, ersätta en del eller stödja ett arbetsmoment. Därefter väger ni in konstruktion, belastning, miljö och antal för att avgöra om 3D-utskrifter är lämpliga.

• Prototyper: Gör en idé fysisk så att form och utformning kan diskuteras och granskas.
• Specialanpassade komponenter: Kan utformas för ett specifikt maskin- eller produktbehov.
• Reservdelar: Kan vara ett alternativ att undersöka när en viss del behöver ersättas, exempelvis om den utgått.
• Produktionsfixturer: Kan utformas för att stödja en viss positionering eller hantering i ett arbetsmoment.

När kan prototyper stödja produktutveckling?

En fysisk prototyp ger utvecklingsteamet något konkret att granska tillsammans. Den kan göra det lättare att diskutera proportioner, åtkomlighet och hur lösningen samverkar med omgivande delar. Om ni ändrar konstruktionen kan en ny version ge underlag för att jämföra utformningen och avgöra vad som bör undersökas härnäst.

Värdet beror på vad teamet behöver lära sig. En prototyp kan stödja granskningen av ett koncept, men innebär inte automatiskt att prestandan är verifierad. Beroende på frågan kan arbetet behöva gå vidare med konstruktionsändringar, ytterligare provning eller en annan utvärdering.

När kan kundanpassade detaljer eller små serier vara aktuella?

En specialkomponent kan vara aktuell när en standarddel inte passar behovet eller när utformningen behöver anpassas till en viss installation. Små serier kan också vara relevanta när verksamheten behöver flera likadana delar, men inte stora volymer. Om en reservdel har utgått kan företaget exempelvis undersöka om en nykonstruerad ersättningsdel är lämplig. Det är ett hypotetiskt exempel, inte en garanti för att varje del kan ersättas på samma sätt.

En produktionsfixtur kan anpassas efter arbetsmomentet, exempelvis för att hålla en komponent i ett bestämt läge vid montering. I varje fall behöver funktionen styra bedömningen. Samla därför information om användning, krav och antal när ni överväger 3D-utskrifter för ett industriprojekt. Det ger en tydligare grund för att jämföra tillverkningssätt och bedöma vad konstruktionen behöver klara.

Hur bedömer du om 3D-utskrifter passar detaljens krav?

Börja med detaljens verkliga arbetsförhållanden, inte med en generell uppfattning om vad 3D-printing klarar. En komponent som används vid lätt belastning inomhus möter andra krav än en del som utsätts för återkommande krafter, värme eller kemikalier. Beskriv därför användningen så konkret som möjligt innan du väljer tillverkningssätt.

Metodvalet beror på detaljens krav, geometri och antal. Material och tillverkningsprocess påverkar egenskaperna, samtidigt som konstruktionen kan behöva anpassas till hur delen ska fungera. Att en detalj går att tillverka med 3d utskrifter räcker alltså inte för att avgöra om den passar för användningen.

Vilka tekniska krav bör vägas in?

Samla kraven från den miljö där detaljen faktiskt ska användas. Besvara särskilt följande frågor:

• Belastning: Ska detaljen bära en last, utsättas för stötar eller belastas upprepade gånger?
• Temperatur: Vilka temperaturer möter delen under normal drift och vid möjliga variationer?
• Kemisk miljö: Kommer den i kontakt med rengöringsmedel, oljor eller andra ämnen?
• Passform: Vilka ytor, hål eller anslutningar måste passa ihop med andra komponenter?
• Yta: Påverkar ytans utseende, känsla eller kontakt med andra delar funktionen?

Svaren hjälper till att precisera kraven på material, konstruktion och tillverkningsprocess. Egenskaper behöver bedömas i relation till dessa val och till användningsförhållandena. För säkerhetskritiska komponenter krävs en kravspecifik bedömning och relevant verifiering. En prototyp eller en allmän materialbeskrivning räcker inte i sig som bevis för att delen är säker i drift.

När kan en annan tillverkningsmetod vara mer lämplig?

Jämför 3D-printing med alternativen utifrån hela projektet. CNC-bearbetning kan vara aktuell när detaljens geometri, material eller krav talar för att bearbeta ett ämne. Formsprutning kan i vissa produktionsupplägg passa när volymen motiverar verktygsinvesteringen. Ingen metod är alltid bäst: antal, geometri, krav och behov av verktyg påverkar avvägningen.

En mindre serie med varierande utformning ger andra förutsättningar än en stor volym av likadana delar. Samtidigt kan en komplicerad detalj eller särskilda krav göra att 3D-printing inte är lämplig. Jämför därför tillverkning, användning och eventuella behov av efterbearbetning eller kontroll. Utgå inte från att en metod alltid blir billigare eller snabbare, utan bedöm vad varje alternativ innebär för det aktuella projektet.

För en första bedömning kan det vara användbart att sammanställa detaljens funktion, användningsmiljö, kritiska mått och önskat antal. Läs mer om Ljungdahl Engineerings 3D-utskrifter och hur de kan ingå i ett projekt med prototyp eller specialanpassad komponent.

Ljungdahl Engineering förenar CAD-konstruktion och 3D-utskrifter

Att ta fram en fungerande komponent kräver ofta mer än en digital ritning eller en enstaka utskrift. Ljungdahl Engineering hjälper företag med teknisk konstruktion, prototyptillverkning och kundanpassade 3D-utskrifter i små serier. Arbetet kan börja med en idé eller skiss och utvecklas till en CAD-modell och en fysisk detalj.

När konstruktion och tillverkning hanteras som delar av samma utvecklingsprojekt går det att koppla modellens utformning till detaljens funktion och till vad som behöver utvärderas. Vilken nytta arbetssättet ger beror på projektets förutsättningar, detaljens användning och kraven den ska uppfylla.

Från idé eller skiss till CAD-konstruktion

En idé behöver inte vara färdigritad för att utvecklas vidare. CAD-konstruktion kan utgå från en skiss eller en beskrivning av behovet och leda till en digital modell. I konstruktionsarbetet kopplas detaljens geometri till dess funktion, exempelvis hur den ska monteras eller samverka med andra komponenter.

Modellen behöver också utformas med den tänkta tillverkningen i åtanke. Det kan påverka hur former och detaljer utformas, men besluten styrs alltid av komponentens krav. Läs mer om CAD-konstruktion för idéer och produkter som en del av utvecklingsarbetet.

Från prototyp till kundanpassad småserie

När en digital modell blir en prototyp får ni möjlighet att granska konceptet som en fysisk del. Prototypen kan ge underlag för att bedöma exempelvis form och passning och visa vilka frågor som behöver undersökas vidare. Den är ett steg i utvärderingen, inte automatiskt ett bevis på att komponenten uppfyller alla krav för användning.

Om projektet behöver ett begränsat antal detaljer kan kundanpassad tillverkning i små serier vara ett alternativ. Det kan handla om komponenter för en särskild tillämpning eller delar som följer efter en prototypfas. Antal och användningsförhållanden påverkar bedömningen, liksom belastning, miljö och passningskrav. Varje del behöver värderas utifrån sin avsedda funktion.

Samla det underlag ni redan har inför en diskussion: en skiss eller CAD-fil, detaljens mått, användningsområde, tekniska krav och önskat antal. Beskriv också vilka frågor som fortfarande är öppna, till exempel om passning eller belastning behöver utvärderas. Det ger en praktisk utgångspunkt för att prata om konstruktion, prototyp och möjlig tillverkning utan att föregripa tekniska beslut.

Har ni en idé, en prototyp eller en specialdetalj att utveckla? Kontakta Ljungdahl Engineering för att diskutera ert 3D-utskriftsprojekt utifrån detaljens funktion och projektets behov.

Gör nästa steg tydligt

Innan ett utvecklingsprojekt går vidare, bestäm vilket beslut nästa steg ska hjälpa er att fatta. Är målet att granska formen, kontrollera passningen eller utvärdera en funktion? En tydlig målsättning gör det lättare att avgöra om arbetet har gett tillräckligt underlag eller om frågan behöver undersökas på ett annat sätt.

Formulera vad som skulle räknas som ett användbart resultat och vilka osäkerheter som finns kvar. Då kan ni bedöma framstegen utan att förväxla en lovande idé med ett färdigt beslut. Anteckna också eventuella ändringar mellan CAD-modell och prototyp, så blir det lättare att koppla observationerna till rätt version av konstruktionen.

Den tydligheten ger utvecklingsarbetet en stadig riktning. Nästa beslut blir mer genomtänkt, och vägen från idé till praktisk lösning blir lättare att planera.

Vanliga frågor om 3D-utskrifter

Behöver man kunna CAD för att få en detalj 3D-utskriven?

Nej. Det är ändå bra att samla referensbilder, mått och information om vilka ytor som måste passa mot andra delar. Markera vilka mått som är kritiska och vilka som kan justeras. En äldre ritning eller fil från ett annat system kan också ge användbara ledtrådar, även om underlaget behöver granskas innan det används.

Kan en reservdel återskapas utan originalritning?

I vissa fall kan en befintlig detalj ge underlag för rekonstruktion. Dokumentera var delen sitter, vilka anslutningar den har och om den är sliten eller skadad. Spara även eventuella fragment om delen har gått sönder. Slitage kan ha förändrat formen, så skilj mellan mått från skadade ytor och mått som bedöms vara ursprungliga.

Är 3D-utskrifter alltid billigare än andra tillverkningsmetoder?

Nej. En relevant jämförelse omfattar mer än själva tillverkningsmomentet. Ta med konstruktionsarbete, möjliga ändringar, efterbearbetning och kontroll i bedömningen. Fundera också på om ni behöver en enstaka del eller återkommande tillverkning av samma konstruktion. För 3D-utskrifter kan kostnadsbilden påverkas av hur väl modellen är förberedd och hur många versioner projektet kräver.

Kan en 3D-utskriven detalj användas i en produktionsmiljö?

Det kan vara möjligt, men beslutet behöver bygga på hur delen fungerar i produktionsflödet. Utöver själva funktionen kan ni behöva tänka på hur den inspekteras, rengörs eller byts ut vid underhåll. Fundera även på konsekvenserna om den slutar fungera. Sådana frågor hjälper till att avgöra vilken kontroll eller dokumentation som behövs innan detaljen tas in i en produktionsmiljö.

Vad är skillnaden mellan 3D-utskrift och 3D-skanning?

3D-utskrift skapar ett fysiskt objekt från digital information, medan 3D-skanning samlar in formdata från ett befintligt föremål. Vid skanning kan dolda eller svåråtkomliga ytor ge ett ofullständigt underlag. Jämför därför den digitala återgivningen med originaldelen och kontrollera särskilt viktiga mått och anslutningar innan informationen används vidare.

Kan 3D-utskrifter användas för att tillverka små serier?

Ja, små serier kan tillverkas med 3D-utskrifter. Om samma detalj ska tillverkas vid flera tillfällen är det praktiskt att hålla reda på vilken konstruktionsversion som gäller och vilka ändringar som gjorts. Bestäm också hur delarna ska jämföras mellan omgångar, särskilt om de ska monteras med befintlig utrustning. Det underlättar uppföljningen när konstruktionen utvecklas.
