Additiv tillverkning: principer, möjligheter och begränsningar

Behöver en komponent verkligen byggas upp lager för lager, eller passar en etablerad tillverkningsmetod bättre? Additiv tillverkning förknippas ofta med 3D-skrivare, men begreppet omfattar flera processer och är inte en enda teknik. Valet handlar därför mindre om att använda en ny metod och mer om vad detaljen ska klara, hur den ska utformas och vilken volym som behövs.

För att bedöma metoden behöver du väga in komponentens funktion, geometri, materialkrav och behov av efterbearbetning. Här går vi igenom grundprincipen och de avvägningar som hjälper dig avgöra om additiv tillverkning är värd att undersöka. Du får också se hur CAD-konstruktion kan föra en idé eller skiss mot en tillverkningsbar detalj, och hur en prototyp kan användas för att pröva ett koncept. Till sist går vi igenom när produktion i mindre serier kan vara relevant och vilka praktiska krav som påverkar valet.

Vad innebär additiv tillverkning och hur skiljer det sig från 3D-printning?

Additiv tillverkning är en tillverkningsprincip där en fysisk detalj skapas genom att material tillförs stegvis utifrån ett digitalt konstruktionsunderlag. Material läggs till för att forma komponenten, i stället för att börja med ett större ämne och bearbeta bort material tills rätt geometri återstår. Definitionen beskriver principen, inte en viss maskin, ett visst material eller en garanterad egenskap hos den färdiga detaljen.

Skillnaden mot subtraktiv tillverkning handlar främst om hur formen skapas. Vid subtraktiv bearbetning avlägsnas material från ett utgångsmaterial, exempelvis när ett ämne fräses eller svarvas. Vid additiv tillverkning byggs geometrin upp enligt den valda processens sätt att tillföra material. Ingen av principerna är automatiskt bäst. Lämpligheten beror på detaljens krav, konstruktion och tillverkningsförutsättningar.

Vad betyder materialuppbyggnad i praktiken?

Arbetet utgår vanligtvis från en digital modell som beskriver detaljens geometri. Modellen ger ett geometriskt underlag för tillverkningen, men behöver också spegla komponentens användning. En idé eller skiss kan därför behöva utvecklas till en genomarbetad CAD-modell innan den kan användas för att skapa en fysisk detalj.

Därefter tillförs material stegvis enligt den valda processens princip. Det kan exempelvis innebära att material sammanfogas i bestämda områden eller att detaljen formas genom upprepade moment. De tekniska stegen varierar mellan processer, så begreppet beskriver inte i sig hur materialet hanteras. För att få en användbar komponent behöver konstruktion, materialval och tillverkningsförutsättningar fungera tillsammans. Att en digital modell går att tillverka betyder inte automatiskt att den färdiga detaljen fungerar som avsett.

Är additiv tillverkning och 3D-printning samma sak?

I vardagligt och kommersiellt språk används uttrycken ofta nära varandra, ibland som synonymer. Additiv tillverkning beskriver den bredare principen, medan 3D-printning ofta används som ett mer lättbegripligt samlingsnamn för att skapa tredimensionella föremål utifrån digitala modeller. Se därför 3D-printning som en vanlig benämning inom ett större teknikområde, inte som namnet på en enda process.

Området omfattar flera processfamiljer med olika sätt att bygga upp detaljer. ISO/ASTM 52900 beskriver sju huvudkategorier, vilket visar varför en benämning ensam inte berättar hur en viss komponent tillverkas. En översikt över principen och olika tekniker ger en bred introduktion, men bedömningen av en verklig detalj bör utgå från dess funktion och konstruktionskrav. Två detaljer som båda kallas 3D-printade kan skilja sig åt i material, konstruktion och tillverkningsprocess. Titta därför på den konkreta lösningen, inte bara på etiketten.

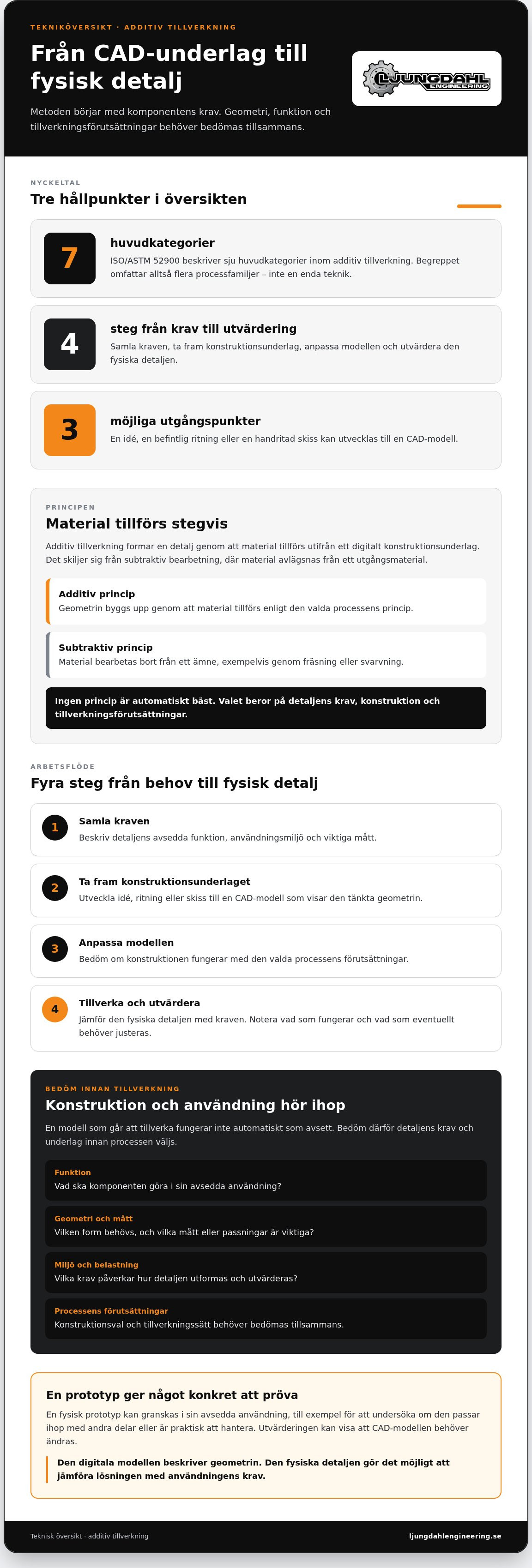

Så går additiv tillverkning från digital modell till fysisk detalj

En komponent blir inte tillverkningsklar bara för att dess form finns på en skärm. Vägen från idé till fysisk detalj börjar med att klargöra vad delen ska göra. Därefter omsätts kraven i en digital modell som anpassas till den valda tillverkningsprocessen. Varje steg påverkar nästa. Om viktiga mått eller funktionskrav saknas kan det bli svårt att avgöra om den färdiga komponenten motsvarar behovet.

Från idé, ritning eller skiss till CAD-modell

Utgångspunkten kan vara en idé, en befintlig ritning eller en handritad skiss. Med CAD-konstruktion utvecklas underlaget till en tredimensionell modell som beskriver detaljens form och mått. Konstruktören behöver samtidigt förstå hur delen ska användas: vilka ytor ska möta andra delar, vilken funktion ska komponenten fylla och vilka krav påverkar utformningen?

Ju tydligare underlaget är, desto bättre blir grunden för konstruktionsbesluten. Om du bara har en skiss kan mått, passning mot omgivande delar och förväntad belastning behöva redas ut innan modellen går vidare. Modellen behöver också utformas med tillverkningsprocessen i åtanke. En geometri som fungerar på skärmen är inte automatiskt lämplig att tillverka som den är.

Översiktligt kan flödet beskrivas så här:

1. Samla kraven. Beskriv detaljens avsedda funktion, användningsmiljö och viktiga mått.
2. Ta fram konstruktionsunderlaget. Utveckla idé, ritning eller skiss till en CAD-modell som visar den tänkta geometrin.
3. Anpassa modellen. Bedöm om konstruktionen fungerar med den valda processens förutsättningar.
4. Tillverka och utvärdera. Skapa en fysisk detalj och jämför den med kraven. Notera vad som fungerar och vad som eventuellt behöver justeras.

Från CAD-underlag till utvärderad komponent

När konstruktionsunderlaget är redo används den digitala modellen som grund för tillverkningen. Modellen behöver översättas till instruktioner som passar den valda processen. Eftersom tillvägagångssättet varierar behöver konstruktionsval och tillverkningssätt bedömas tillsammans. NIST:s översikt över definitionen och betydelsen av additiv tillverkning ger en teknisk introduktion till området.

En fysisk prototyp gör det möjligt att granska komponenten i sin avsedda användning. Du kan exempelvis undersöka om den passar ihop med andra delar eller om formen är praktisk att hantera. Utvärderingen kan visa att modellen behöver ändras. Återkopplingen blir då en del av utvecklingsarbetet, eftersom den digitala modellen ensam inte kan besvara alla frågor om användningen.

Flödet går från tydliga krav och CAD-underlag till en fysisk detalj som kan utvärderas mot sin avsedda funktion. När en idé eller skiss behöver bli en genomarbetad modell kan CAD-konstruktion från idé eller skiss vara ett praktiskt steg på vägen mot en prototyp.

När passar additiv tillverkning – och vilka avvägningar behöver göras?

Metoden är värd att utvärdera när komponentens utformning, funktion och planerade volym passar ihop med tillverkningssättet. En prototyp kan ge ett konkret underlag för att granska form, passning och användning innan konstruktionen går vidare. Specialanpassade detaljer och mindre serier kan också vara aktuella, särskilt när behovet gäller en begränsad mängd eller en utformning som behöver anpassas till en viss funktion.

Vilka behov kan metoden stödja?

En fysisk prototyp hjälper dig att pröva frågor som är svåra att bedöma enbart från en ritning. Går detaljen att montera? Är den lätt att hantera? Fungerar formen i det sammanhang där komponenten ska användas? Svaren kan visa om konstruktionen behöver ändras före nästa utvecklingssteg.

Geometri och anpassning spelar också roll. Om komponentens form är nära kopplad till dess funktion kan det vara relevant att undersöka om den går att utforma för en additiv process. Vid mindre serier kan metoden vara ett alternativ att jämföra med andra tillverkningsupplägg, men volymen ensam avgör inte valet. Även krav och produktionsunderlag behöver vägas in.

Vilka begränsningar påverkar metodvalet?

Börja med vad detaljen måste klara. Belastning, passning mot andra delar och användningsmiljö kan ställa krav på konstruktion och material. Toleranser och ytkrav behöver också ingå i bedömningen. Om komponenten ska användas i en viss miljö eller ingå i en större sammanbyggnad bör det framgå tidigt, så att modellen kan granskas mot den faktiska användningen.

Metodval innebär avvägningar. Att en geometri går att skapa säger inte i sig om detaljen uppfyller kraven. En prototyp ersätter inte heller automatiskt den utvärdering som behövs för den tänkta funktionen. Underlagets kvalitet, vald process och eventuella steg efter tillverkningen kan påverka helheten. Därför går det inte att säga generellt att metoden alltid blir billigare, snabbare eller bättre. Jämför alternativen utifrån komponentens förutsättningar.

Den här översikten hjälper dig att ringa in vad som är värt att undersöka:

• Prototyp: En fysisk modell ger möjlighet att bedöma form och passning. Bestäm vilka funktioner prototypen ska pröva.
• Specialanpassad komponent: En särskild geometri kan motivera en närmare metodbedömning. Undersök hur utformningen hänger ihop med detaljens användning.
• Mindre serie: Begränsad volym kan göra additiv produktion relevant att jämföra med andra tillverkningsupplägg. Väg in kraven på varje detalj och seriens omfattning.

En användbar bedömning börjar alltså med komponentens uppgift, inte med tekniken i sig. När funktion, geometri, materialkrav och volym ses tillsammans blir det lättare att avgöra om metoden bör undersökas vidare eller om konstruktionen behöver bearbetas först.

Så bedömer du om additiv tillverkning passar din komponent

Börja med detaljens avsedda funktion. Vad ska komponenten göra, och vilka egenskaper är viktigast för att den ska fungera i sitt sammanhang? Tydliga svar gör det lättare att avgöra vilka krav en tillverkningsmetod behöver möta. Bedöm additiv tillverkning utifrån detaljens användning, konstruktion och planerade volym, inte bara utifrån om geometrin går att skapa digitalt.

Vilka krav behöver vara tydliga från början?

Samla information som beskriver komponentens uppgift och omgivning. Du behöver inte ha ett färdigt konstruktionsunderlag, men kända mått, ritningar eller skisser hjälper till att konkretisera behovet. Beskriv också hur detaljen ska användas och vilka krav som är viktigast, exempelvis passning mot andra komponenter, belastning eller ytkrav.

Använd checklistan för att få en första överblick:

• Funktion: Vad ska detaljen göra, och vilka egenskaper är avgörande?
• Användningsmiljö: Var ska den användas, och vilka förhållanden behöver konstruktionen ta hänsyn till?
• Krav: Vilka mått, passningar, belastningar och ytkrav är kända?
• Volym: Gäller behovet en prototyp, en enstaka komponent eller en mindre serie? Ange ett ungefärligt antal om du kan.
• Underlag: Finns en CAD-modell, ritning eller skiss, eller behöver konstruktionen utvecklas från en idé?

Checklistan hjälper dig att skilja mellan det du redan vet och det som återstår att utreda. Om centrala krav saknas kan nästa steg vara att komplettera underlaget eller utveckla konstruktionen innan du jämför tillverkningsalternativ. Då blir bedömningen mer konkret och risken minskar för att metodvalet bygger på antaganden i stället för komponentens faktiska uppgift.

När kan en prototyp ge bättre beslutsunderlag?

En fysisk prototyp är användbar när en ritning inte räcker för att bedöma konceptet. Du kan exempelvis undersöka om detaljen passar ihop med en annan komponent, om den går att hantera som tänkt eller om formen behöver justeras. Prototypen hjälper dig att lära dig mer om konstruktionen, men bevisar inte automatiskt att den uppfyller samtliga krav för fortsatt användning.

Notera vad utvärderingen visar och koppla observationerna till modellen. Om passningen inte fungerar eller formen försvårar användningen kan CAD-konstruktionen ändras. En ny prototyp kan sedan ge underlag för nästa beslut. Fördjupning om prototyputvärdering och om hur CAD-modeller utformas för 3D-utskrift kan vara till hjälp när projektet går från en första bedömning till mer detaljerad utveckling.

Har du en idé, skiss eller befintlig modell kan CAD-konstruktion och prototypframtagning hjälpa dig att föra komponenten mot en fysisk detalj och en tydligare bedömning av vägen framåt.

Från additiv tillverkning till prototyp eller mindre serie med Ljungdahl Engineering

Tekniköversikten blir användbar när den kopplas till en konkret komponent: Vad ska detaljen göra? Vilket underlag finns? Behöver du en prototyp eller flera färdiga delar? Ljungdahl Engineering hjälper företag att föra idéer och skisser vidare genom CAD-konstruktion, prototyper och kundanpassad produktion i mindre serier. Upplägget utgår från projektets konstruktion och krav, så att vägen till en fysisk detalj svarar mot det du behöver bedöma.

När behövs stöd med konstruktion och prototyp?

Om du har en idé eller skiss men ännu ingen färdig modell kan CAD-arbete utveckla den till ett tredimensionellt konstruktionsunderlag. Då kan funktion, mått och användning vägas in när detaljen utformas. Finns en CAD-modell redan kan konstruktionen i stället ses över och anpassas för additiv tillverkning. I båda fallen är målet ett underlag som tydligare beskriver komponenten som ska tas vidare.

En 3D-utskriven prototyp ger dig möjlighet att utvärdera konceptet fysiskt. Du kan undersöka hur detaljen passar ihop med andra delar, om formen fungerar för användningen och vilka ändringar som kan behövas. Prototypen ger praktisk återkoppling inför nästa utvecklingssteg. Den visar inte automatiskt att alla krav är uppfyllda, men kan tydliggöra vilka frågor konstruktionen behöver besvara.

När kan produktion i mindre serier vara relevant?

Mindre serier kan vara ett alternativ när du behöver ett begränsat antal komponenter och vill utvärdera ett upplägg som inte bygger på stora volymer. Det kan exempelvis gälla en kundanpassad detalj eller komponenter som ska användas efter att en prototyp har prövat konstruktionen. Om metoden passar beror på mer än antalet delar. Geometri, funktion, materialkrav och konstruktionsunderlag påverkar också bedömningen.

Se CAD-konstruktion, prototypframtagning och produktion i mindre serier som möjliga steg som kan hänga ihop, inte som ett fast paket. I vissa projekt behöver idén utvecklas innan en prototyp kan tas fram. I andra finns modellen redan, men kraven eller volymen behöver tydliggöras inför nästa steg. Ljungdahl Engineering erbjuder kundanpassat stöd utifrån projektets förutsättningar.

Förbered gärna en kort beskrivning av detaljens funktion, användningsmiljö, ungefärligt antal och det underlag du har, även om det bara är en skiss. Det ger en tydlig utgångspunkt för projektet. Vill du gå vidare från idé eller komponentbehov kan du diskutera ditt projekt med Ljungdahl Engineering.

Ta nästa steg från behov till en prövbar lösning

En komponentidé behöver inte vara färdigritad för att komma vidare. Börja med att formulera vad detaljen ska göra, vilka krav som är viktigast och vad du ännu inte vet. Det gör det enklare att avgöra om nästa steg är att utveckla konstruktionen, pröva konceptet fysiskt eller planera en mindre serie. Samtidigt hålls fokus på användningen, inte bara på tillverkningstekniken.

Om additiv tillverkning kan vara relevant bedöms bäst utifrån den enskilda komponenten. En tidig dialog om en skiss, modell eller ett funktionsbehov kan ringa in vad som behöver utvecklas och vilka frågor en prototyp kan besvara. Ljungdahl Engineering erbjuder kundanpassad CAD-konstruktion, 3D-utskrivna prototyper och komponenter i mindre serier, med upplägg anpassat efter projektets förutsättningar.

Har du en idé eller detalj du vill ta vidare? Diskutera ditt projekt med Ljungdahl Engineering och hitta ett praktiskt nästa steg från behov till konstruktion.

Vanliga frågor om additiv tillverkning

Vad är additiv tillverkning med enkla ord?

Det är ett sätt att skapa en fysisk detalj genom att lägga till material enligt en digital modell. Tänk på en komponent som byggs fram i stället för att formas genom att material tas bort från ett större ämne. Principen säger däremot inte i sig hur stark, noggrann eller lämplig detaljen blir. Det beror på konstruktionen, materialet och tillverkningssättet.

Är additiv tillverkning samma sak som 3D-printning?

Begreppen används ofta som om de betydde samma sak, men additiv tillverkning är det bredare uttrycket för principen att skapa detaljer genom att tillföra material. 3D-printning används ofta i vardagligt tal om tekniken. För att bedöma en komponent räcker det därför inte att veta att den är 3D-printad. Ta också hänsyn till processen och konstruktionsförutsättningarna.

Kan additiv tillverkning användas för färdiga komponenter?

Ja, metoden kan användas för komponenter som ska fylla en funktion, inte bara för modeller som visar hur en idé ser ut. En färdig detalj behöver ändå bedömas mot sin faktiska uppgift. En kåpa som främst ska täcka en yta ställer exempelvis andra krav än en del som ska passa ihop med rörliga komponenter. Funktion, material och användningsmiljö behöver styra utvärderingen.

När passar additiv tillverkning bättre än traditionell tillverkning?

Det finns inget generellt svar som gäller alla delar. Metoden kan vara värd att undersöka när detaljen har en kundanpassad utformning, när en prototyp behövs eller när en begränsad mängd ska tillverkas. Jämför alternativen utifrån konstruktion, krav och volym. Om detaljen har enkla former och ska produceras i stora mängder kan även andra tillverkningssätt vara relevanta.

Är additiv tillverkning lämplig för produktion i mindre serier?

Ja, mindre serier kan vara ett möjligt användningsområde, särskilt när ett företag behöver ett begränsat antal kundanpassade komponenter. Ingen enskild volymgräns avgör om upplägget passar. Bedöm i stället hur detaljen är konstruerad, vilka krav den ska uppfylla och hur många delar som behövs. Ändringar mellan olika versioner kan också påverka beslutet.

Vilka krav behöver bedömas innan en komponent tillverkas additivt?

Börja med att precisera detaljens funktion och förhållandena där den ska användas. Samla sedan information om belastning, mått, passning mot andra delar och önskad yta. Ta också med materialkrav och antal. En komponent som ska monteras i en befintlig konstruktion kan exempelvis behöva mått som stämmer med anslutande delar. Ett tydligt underlag gör metodbedömningen mer konkret.

Kan en idé eller skiss bli en 3D-printad prototyp utan en färdig CAD-modell?

Ja. En färdig CAD-modell behöver inte vara utgångspunkten. En idé eller skiss kan utvecklas till en tredimensionell modell genom CAD-konstruktion. Det hjälper att beskriva detaljens funktion, ungefärliga mått och användning. Ljungdahl Engineering utvecklar konstruktioner från idé eller skiss och tar fram prototyper med 3D-utskrift för att pröva koncept.
