Prototyptillverkning och modifiering inför småserieproduktion

En prototyp kan vara en enkel modell för att pröva ett koncept eller en fungerande detalj som testas i sin avsedda användning. När funktion, passform och materialval är tillräckligt genomarbetade kan nästa steg vara att anpassa konstruktionen och tillverkningssättet för småserieproduktion. Övergången från prototyp till småserieproduktion handlar alltså inte bara om att tillverka fler exemplar, utan också om att skapa en lösning som går att producera konsekvent.

Det är klokt att testa idén innan större resurser läggs på tillverkning. En prototyp gör det möjligt att upptäcka problem, samla återkoppling och justera detaljer medan konstruktionen fortfarande utvecklas.

Här går vi igenom vilka typer av prototyper som kan tas fram, vad som är värt att testa och dokumentera och hur ändringar förbereder en produkt för småserieproduktion. Du får också veta vilka uppgifter om konstruktion, material, antal och toleranser som underlättar planeringen.

Hur går jag vidare från prototyp till serieproduktion?

Gå vidare genom att låsa konstruktionen, definiera kontroller och planera ett bygge som motsvarar serieproduktionen. Övergången från prototyp till småserieproduktion kräver att både produkten och tillverkningssättet fungerar repeterbart.

Mätprotokoll vid produktionsövergång

Ett mätprotokoll visar vilka ritningsmått som har kontrollerats, vilka värden som uppmätts och vilka toleranser som gäller. Bestäm mätmetod och ansvarig kontrollant före produktionsstart. Prioritera kritiska mått, passningar, hålbilder och anliggningsytor i stället för att rutinmässigt mäta varje mått. Om ett värde ligger nära toleransgränsen kan konstruktion, fixturering eller tillverkningsmetod behöva justeras. Spara protokollet som referens vid återkommande beställningar.

Kostnadsberäkningar och produktionsdokumentation

En användbar kalkyl delar upp kostnadsdrivare som material, tillverkningsmetod, konstruktion, efterarbete och kontroll. Ange antal och skilj mellan kostnaden för att ta fram en prototyp och den återkommande tillverkningen. Samla aktuell ritning, CAD-underlag, materialkrav och toleranser i samma dokumentationspaket, så att inköp och produktion utgår från samma version. Enligt Europeiska unionen ska tillverkare spara den tekniska dokumentationen och EU-försäkran om överensstämmelse i 10 år efter att produkten släppts ut på marknaden.

Förserie och serielik prototyp

En förserie prövar om den godkända konstruktionen fungerar med det planerade arbetssättet, inte bara om en enstaka del fungerar. Tillverka därför provdelar med samma material, fixturering och kontrollmetod som den tänkta serien. Jämför mått och passform mellan delarna och notera avvikelser. En handanpassad prototyp kan fungera väl, men normal variation kan skapa problem när 500 enheter tillverkas. Förserien hjälper till att hitta sådana skillnader före produktionsstart.

Val av svensk tillverkare

Välj en tillverkare som kan diskutera ritning, toleranser, material och kontrollmetod tillsammans, inte bara antal och leverans. Be om en konkret genomgång av hur prototypens kritiska egenskaper ska kontrolleras i småserien. Jämför också hur ändringar dokumenteras och hur mätresultat kopplas till ritningen. Svensk tillverkning kan förenkla dialogen om tekniska ändringar och inköpsplanering, särskilt när konstruktionen fortfarande utvecklas mellan provomgångar.

Planera finansiering, inköp och lager utifrån efterfrågan, ledtider och hur mycket kapital som binds i färdiga komponenter. Börja med en behovsprognos och dela inköpen i material, tillverkning och eventuell efterbearbetning. Bestäm sedan en lagergräns för när nästa beställning behöver läggas, med hänsyn till faktisk förbrukning och leveransflöde. Det ger inköp och produktion ett gemensamt underlag, utan att bygga lager enbart för säkerhets skull. Dokumentera beslutet tillsammans med orderkvantitet och önskat leveransschema.

Ett mätprotokoll kan dokumentera kontrollerade mått, uppmätta värden, toleranser, mätmetod och ansvarig kontrollant. Kund och tillverkare kan använda det för att enas om vilka mått som ska dokumenteras och vilka toleranser som är kritiska innan produktionen startar. Mått nära toleransgränsen kan signalera att konstruktion, fixturering, verktygsval eller bearbetningsmetod behöver ses över. Fel som upptäcks under prototypfasen kan leda till justeringar av ritningen eller processen, eller ett förtydligande av mätpunkterna, innan en hel serie har tillverkats.

En tillverkningsklar dokumentationspaket kan utformas för att matcha kraven i QMS/ISO 13485. En artikel beskriver hur ett byte av resinleverantör utan förvarning ledde till att den kemiska kompatibiliteten fallerade och dokumentationen inte längre stämde med den faktiska delen. Det orsakade flera månaders försening. Därför är det viktigt att underlaget speglar den del och de material som faktiskt ska tillverkas.

Prototyptester och modifieringar av befintliga produkter

En prototyp gör det möjligt att undersöka en idé innan produktens utformning låses. Den kan visa om en detalj passar, om en funktion fungerar och om produkten går att hantera som tänkt. Börja med att formulera vad testet ska avgöra. Ett avgränsat mål hjälper er att välja rätt modell och fokusera på observationer som påverkar konstruktionen.

Testa rätt egenskap

Ett proof of concept prövar om grundidén fungerar. En funktionell prototyp undersöker lösningen i den avsedda användningen. En enkel modell kan visa storlek och åtkomst, medan en fungerande detalj kan användas för att pröva rörelse eller montering. Formulera en konkret testfråga, till exempel: går komponenten att montera utan att komma i kontakt med angränsande delar?

Välj test utifrån egenskapen som ska undersökas. Jämför mått med ritningen, montera delen i sammanställningen och prova reglage med den tänkta arbetsrörelsen. Om produkten ska utsättas för värme, kemikalier eller belastning behöver provningen motsvara användningsmiljön. Ett visuellt godkänt utseende visar inte i sig att detaljen fungerar som avsett.

Användarfeedback och validering

Låt relevanta användare utföra en tydlig uppgift med prototypen, exempelvis montera en komponent eller öppna en servicelucka. Be dem beskriva var rörelsen hindras, vilka ytor som är svåra att greppa och vilka moment som känns otydliga. Skilj mellan funktionsproblem och önskemål. Ett återkommande monteringshinder kan kräva en konstruktionsändring, medan en färgpreferens kanske inte påverkar funktionen.

Samla synpunkterna och koppla varje ändring till en observation. Ändra avgränsade detaljer mellan provomgångarna, så blir det lättare att bedöma vad som påverkade resultatet. Spara filversion, ändringsorsak och testutfall. Då kan teamet jämföra modellerna utan att blanda ihop olika konstruktionsval.

Modifiera befintliga produkter

En befintlig produkt kan behöva ändras när en detalj slits, inte längre passar eller försvårar service. Dokumentera först geometrin och beskriv problemet i den faktiska användningen. Markera vilka anslutningar, mått och kontaktytor som måste bevaras. En justering av ett fäste kan exempelvis påverka frigången till en annan del eller åtkomsten till skruvar.

Jämför den modifierade detaljens funktion med originalets, inte bara utseendet. Prova passningen i den aktuella sammanställningen och notera följdändringar. När provningen visar att ändringen löser problemet kan konstruktionen utvecklas vidare. Tydlig versionshantering hjälper berörda team att arbeta med samma utformning.

Om ni vill utforska en idé eller ändra en befintlig detalj kan ni diskutera en prototyp eller produktmodifiering utifrån ritning, mått eller en fysisk komponent.

Kostnader och underlag för prototypframtagning

Kostnaden för en prototyp påverkas av vilket konstruktionsunderlag som redan finns och vad prototypen ska visa. En befintlig CAD-modell kräver ett annat förarbete än en idé som bara finns som skiss. Även material, tillverkningsmetod, detaljens geometri och testkrav påverkar kalkylen. Börja därför med att precisera konceptet: ska prototypen visa utseende, passform eller en funktion under belastning?

Förbered underlaget så att tillverkaren kan bedöma uppgiften utan att behöva gissa. Skicka en ritning eller STEP-fil och beskriv mått, antal, materialkrav och toleranser. Lägg till en kort förklaring av användningen, till exempel om komponenten ska sitta i en maskin eller möta en annan detalj. Ange också vilka egenskaper som måste kontrolleras. Då blir det lättare att identifiera vilka delar av processen som kräver konstruktion, särskild kontroll eller efterarbete.

• Ritning eller STEP-fil: visar geometri och mått som tillverkningen ska följa.
• Material och användning: kopplar materialvalet till miljön och produktens funktion.
• Antal och toleranser: hjälper till att bedöma metod och kontrollbehov.
• Testmål: anger om prototypen ska pröva passform, styrka eller användning.

Räkna även med möjliga konstruktionsändringar. Om ett test visar att ett fäste sitter fel kan en CAD-justering före nästa prototyp vara enkel. Om ändringen väntar tills tillverkningen har startat kan nya delar eller arbetsmoment behövas. Enligt marknadsuppgifter kan konstruktionsändringar kosta tio gånger så mycket under tillverkningen som under prototypframställningen. Koppla därför testresultat och ändringsorsaker till rätt filversion.

Styr utvecklingsarbetet genom att först testa den egenskap som är mest osäker. Om ett kapslingskoncept främst väcker frågor om åtkomst, prova handgrepp och montering innan ytdetaljerna förfinas. Om en komponent främst behöver passa en befintlig maskin, prioritera anslutningsmått och frigång. På så sätt kan arbetet fokuseras på beslut som påverkar konstruktionen, i stället för att färdigställa detaljer som senare kan behöva ändras.

Snabb prototypframtagning kan minska arbetsinsats och materialspill jämfört med traditionella metoder, men utfallet beror på konstruktion och vald metod. En enkel geometri kan vara lätt att prova, medan en komplex detalj kan kräva mer modellering och kontroll. Tidiga iterationer kan också hjälpa produktteam att korta tiden till marknaden och undvika onödiga kostnader. Det förutsätter att varje provomgång besvarar en tydlig fråga och leder till ett konkret beslut.

Håll till sist ihop kalkyl och utvecklingsunderlag. Spara aktuell ritning, testresultat och beslutad ändring på samma versionsnivå. Om två varianter jämförs ska de märkas tydligt, och det ska framgå vilken egenskap som skiljer dem åt. Då kan inköp och konstruktion förstå vad som faktiskt ska tillverkas, och nästa kostnadsbedömning utgår från den avsedda produkten, inte en äldre skiss.

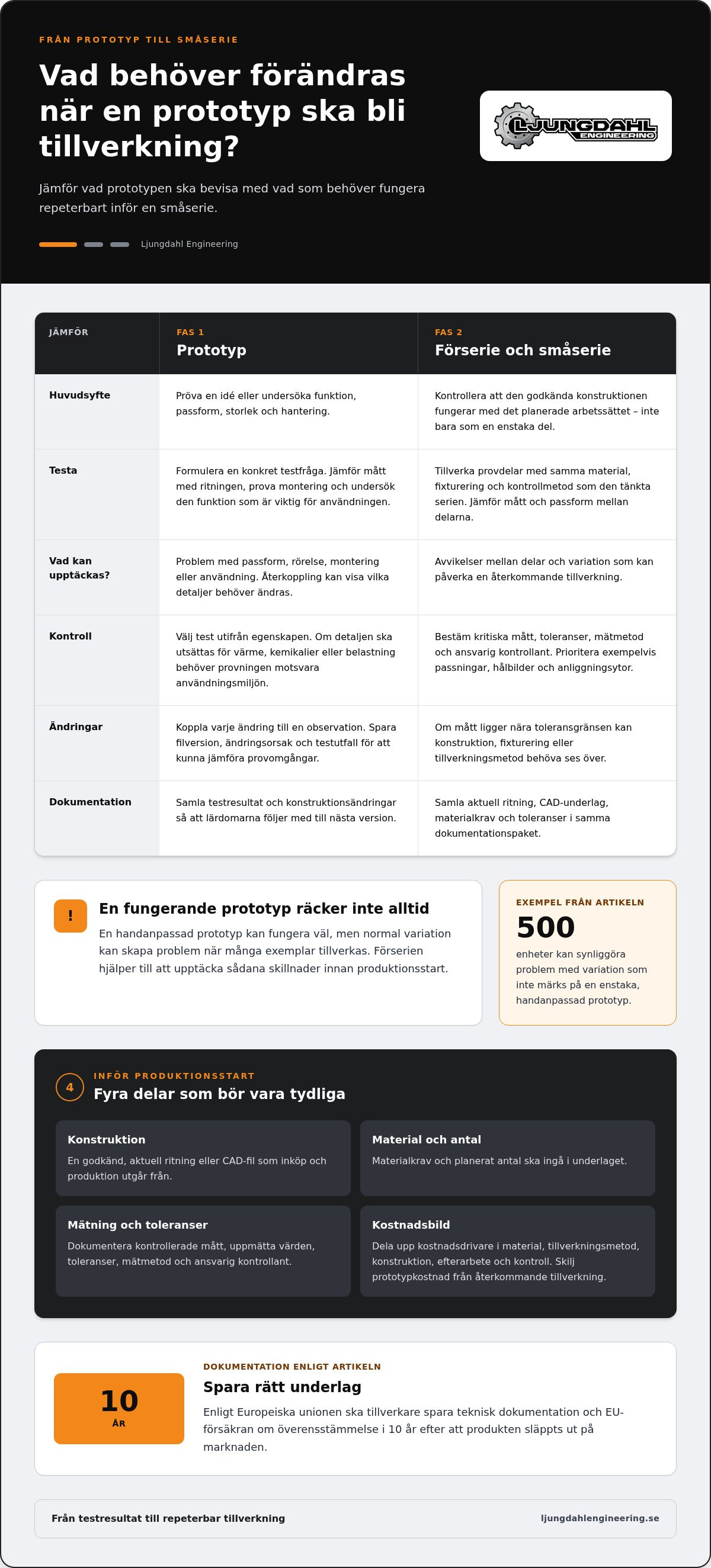

Övergång från prototyp till småserieproduktion

Småserieproduktion ligger mellan enstaka prototyper och massproduktion: konstruktionen ska fungera repeterbart, utan att planeringen bygger på ett stort produktionsflöde. Skillnaden från 3D-printning är att 3D-printning är en tillverkningsmetod, medan småserieproduktion beskriver produktionsvolymen.

Småserieproduktion jämfört med andra metoder

3D-printning kan passa när geometri, material och antal fungerar för additiv tillverkning. Metoden bygger detaljen lager för lager och kan minska behovet av särskilda verktyg. Små serier kan också tillverkas med andra metoder, beroende på komponentens form och krav. Massproduktion planeras däremot för högre volymer och kan motivera verktyg eller processer som blir mindre lämpliga för korta serier.

Jämför därför inte bara styckpris. Ta med konstruktion, verktygsbehov, material, efterarbete och kontroll i bedömningen. En komplex detalj kan vara möjlig att tillverka additivt, medan en komponent med kritiska passningar kan behöva en annan process. Formsprutning kan vara ett alternativ när större volymer gör verktygskostnaden relevant. Additiv tillverkning kan i sin tur ersätta en formsprutningsform när geometri, material och antal passar metoden.

Gör övergången stegvis. Färdigställ konstruktionen efter prototyptesterna, lås den godkända filversionen och ange vilka egenskaper som måste vara oförändrade. Tillverka sedan provdelar med planerad metod och verkligt material. Om en prototyp exempelvis monteras för hand kan normal variation i komponenterna skapa problem när 500 enheter ska tillverkas. Serielik tillverkning tidigt gör sådana beroenden synliga innan ordern växer.

Bedömning av produktionsberedskap

Bedöm beredskapen genom att jämföra funktion, passform och kritiska mått med fastställda krav. Innan verktyg godkänns bör minst ett bygge av en kritisk funktionsdel göras med den verkliga processen och materialet. Då blir det möjligt att se om resultatet från prototypstadiet håller när tillverkningsförutsättningarna ändras, i stället för att förlita sig på en modell som tagits fram på annat sätt.

Granska också om maskin, fixtur, verktyg och kontrollmetod fungerar tillsammans på ett repeterbart sätt. En prototyp kan kräva manuell anpassning eller extra kontroller som inte passar seriearbetet. Notera därför var operatören behöver ingripa och om en fixtur påverkar placering eller mätning. Om ett kritiskt mått förändras mellan uppspänningar bör konstruktionen eller arbetssättet ses över före produktionsstart.

Gör besluten spårbara genom att koppla varje ändring till testresultat, ritningsversion och godkännande. En uppdaterad CAD-modell utan motsvarande ritning kan annars leda till att inköp och tillverkning använder olika underlag. Bestäm också vilka avvikelser som kräver en ny granskning. Med godkända krav, en provad tillverkningsprocess och tydliga dokument kan teamet fatta ett konkret beslut om att gå vidare till småserien.

Hur vet man att en prototyp är redo för småserieproduktion?

En prototyp är redo när den uppfyller funktionskraven och kan tillverkas repeterbart. Bedömningen ska bygga på provning med avsedd process och material, inte bara på att en enstaka modell ser färdig ut. Innan verktyg godkänns bör minst ett bygge av en kritisk funktionsdel göras med den verkliga processen och materialet.

Börja med att skilja mellan krav som måste uppfyllas och önskemål som kan vänta. För en maskindetalj kan kraven exempelvis gälla passning, rörelse och belastning. Ytfinish kan också vara viktig, men bara om den påverkar användningen eller kundens krav. Skriv in varje krav i ett godkännandeunderlag och koppla det till ett test eller en kontroll.

• Funktion: utför detaljen den avsedda uppgiften under realistisk användning?
• Passning: monteras komponenten mot sina anslutande delar utan oplanerad handanpassning?
• Material: fungerar materialet i den miljö och belastning som produkten möter?
• Repeterbarhet: ger tillverkningsmetoden jämförbara delar vid upprepade tillfällen?
• Underlag: överensstämmer godkänd modell, ritning och kontrollplan?

Granska särskilt egenskaper som påverkas av tillverkningssättet. En prototyp kan exempelvis passa efter filning, men den manuella justeringen kan dölja ett konstruktionsproblem. Om hålbilden styr monteringen behöver hålens lägen kontrolleras mot ritningen. Om delen ska röra sig mot en annan komponent bör även frigång och kontakt bedömas i den faktiska sammanställningen.

Jämför sedan provdelar med samma kontrollmetod. Mät kritiska mått och notera både uppmätta värden och eventuella avvikelser. Ett värde nära toleransgränsen kan tyda på att konstruktionen, fixtureringen eller processen behöver ses över. En godkänd enstaka del bevisar inte att tillverkningen är stabil om nästa del påverkas av uppspänning eller variation i processen.

Dokumentera beslutet med godkänd modellversion, material, testresultat och eventuella begränsningar. Ange också vad som utlöser en ny granskning, exempelvis materialbyte eller ändrad geometri. Då kan produktion och inköp arbeta utifrån samma underlag. Om kraven inte är uppfyllda gör ni riktade ändringar och provar den berörda funktionen på nytt innan serien startar.

Vill ni bedöma nästa steg utifrån era krav och ritningar? Diskutera prototyp och småserieproduktion med en teknisk samarbetspartner.

Ljungdahl Engineering: 3D-utskrifter

Ljungdahl Engineering hjälper företag att utveckla idéer till prototyper och tillverkningsbara detaljer. När en befintlig ritning behöver bearbetas eller en skiss ska bli en CAD-modell kan företagets Konstruktion & CAD-design skapa ett tydligare underlag för nästa steg.

Med 3D-utskrifter går det att ta fram delar för att pröva geometri, passform eller funktion. När konstruktionen är redo kan produktion i små serier passa företag som behöver flera komponenter utan att planera för storskalig tillverkning. Valet beror på detaljens utformning, materialkrav och användning.

Inför en diskussion om projektet är det praktiskt att samla ritning eller CAD-fil, önskat antal, användningsområde och relevanta krav på material och mått. Saknas en färdig modell kan ni beskriva idén och vad detaljen ska göra.

Kontakta Ljungdahl Engineering för att diskutera ert projekt och möjliga nästa steg.

Gör nästa utvecklingssteg tydligt

När arbetet går från prototyp till småserieproduktion blir nästa viktiga beslut hur erfarenheterna ska påverka produktens fortsatta utveckling. Se till att konstruktion, inköp och användare har en gemensam bild av vad som räknas som en färdig lösning. Då blir det lättare att samordna ändringar, ansvar och prioriteringar när produkten börjar användas i sitt verkliga sammanhang.

Fundera också på vilken återkoppling som ska samlas in när de första komponenterna tas i bruk. En tydlig plan för att fånga upp förbättringsförslag gör utvecklingen till en löpande process i stället för ett projekt som avslutas vid leverans. Det ger er ett bättre underlag för framtida konstruktionsbeslut och produktanpassningar.

Har ni en idé, en befintlig detalj eller en prototyp att utveckla vidare? Beskriv användningen och nästa mål, så kan ni ta en konkret diskussion om möjliga vägar framåt. Kontakta Ljungdahl Engineering om er prototyp och ta nästa steg med större tydlighet.

Vanliga frågor om prototyper och småserier

Kan ni göra små serier?

Ja, Ljungdahl Engineering erbjuder företag produktion i små serier när flera komponenter behövs utan att planera för storskalig tillverkning. Det kan passa för specialdetaljer till en maskin, kompletterande delar eller en produkt med begränsad efterfrågan. Beskriv hur komponenterna ska användas och vilka egenskaper som behöver vara konsekventa mellan exemplaren. Då kan produktionsupplägget bedömas utifrån den avsedda användningen.

Kan ni hjälpa från idéstadiet?

Ja, Ljungdahl Engineering hjälper företag med Konstruktion & CAD-design när en produktidé behöver utvecklas tekniskt. Ett bra första underlag beskriver produktens funktion, sammanhang och praktiska begränsningar. Tänk exempelvis på utrymmet där delen ska sitta, hur den ska hanteras och vilka andra komponenter den samverkar med. Det ger konstruktionsarbetet en tydlig riktning från början.

Måste jag ha en färdig ritning för att beställa en prototyp?

Nej, en färdig ritning krävs inte alltid för att inleda arbetet. Om du saknar konstruktionsunderlag kan du beskriva produktens avsedda funktion och vilka krav den ska uppfylla. Det är också användbart att skilja mellan sådant som måste vara exakt och sådant som kan justeras under utvecklingen. Den skillnaden hjälper till att avgränsa prototypens syfte och ger en tydligare grund för fortsatt konstruktion.

Vad kostar prototypframtagning?

Prototypframtagning har inget fast pris. Ljungdahl Engineering lämnar en kundanpassad offert som beror på material, komplexitet, storlek, ytfinish och seriestorlek. För att förstå budgeten kan ni be om en tydlig beskrivning av omfattningen, så att konstruktionsarbete och framtagning av den fysiska delen framgår. Då blir det enklare att se vad projektet omfattar och planera nästa utvecklingssteg.

Vilka steg krävs efter prototypen?

När prototypen har utvärderats behöver ansvariga besluta om konstruktionen ska godkännas, ändras eller provas vidare. Märk därefter den godkända versionen tydligt och använd den som gemensam referens för beställning och tillverkning. Bestäm också vem som godkänner framtida ändringar. Den arbetsordningen hjälper produktutveckling, inköp och produktion att fatta beslut utifrån samma produktversion.

Vilka tillverkningsmetoder passar bäst för små serier?

Valet beror på komponentens funktion och konstruktion, så det finns ingen metod som passar alla små serier. 3D-utskrifter kan vara ett relevant alternativ för kundanpassade detaljer, särskilt när utformningen behöver kunna utvecklas. I en metodjämförelse kan ni väga in behovet av särskilda verktyg, detaljens geometri och hur jämna resultaten behöver vara. Ljungdahl Engineering erbjuder 3D-utskrifter och produktion i små serier.

Vad kostar småserieproduktion i Sverige per styck och totalt?

Styckpris och totalkostnad fastställs genom en kundanpassad offert, inte med ett generellt pris för småserier i Sverige. Kostnaden beror bland annat på material, komplexitet, storlek, ytfinish och seriestorlek. Be om en offert som tydligt beskriver den efterfrågade omfattningen och komponenten. Då kan ni använda samma definition när ni planerar budgeten och jämför beställningsupplägg, utan att utgå från ett genomsnittspris som kanske inte passar produkten.

Hur påverkar seriestorleken styckpris, verktygskostnader och ledtid?

Seriestorleken kan påverka hur förberedelser och eventuella verktygskostnader fördelas mellan komponenterna, men kostnaden förändras inte nödvändigtvis linjärt med antalet. En större beställning kräver också en realistisk plan för när delarna behövs och hur leveransen ska tas emot. Be därför att antal, prisupplägg och planerad leverans behandlas tillsammans i offertunderlaget. Då blir den kommersiella jämförelsen mer rättvisande.
